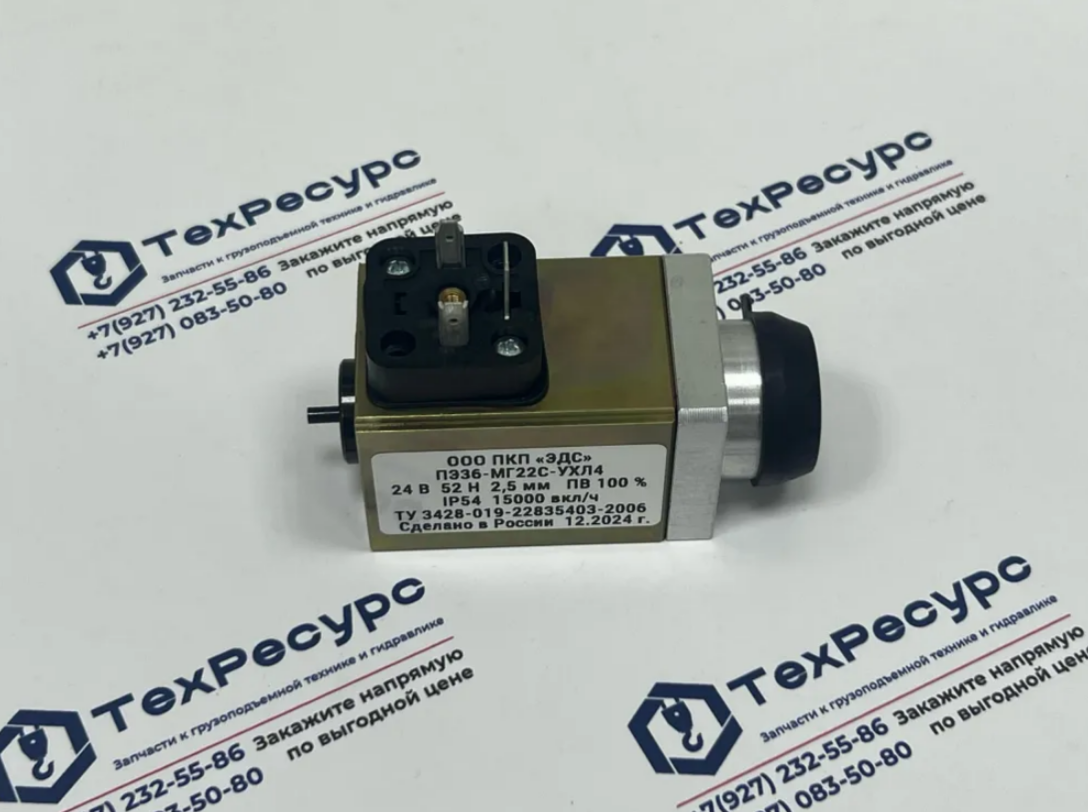

Электромагнит ПЭ-36 МГ 22С УХЛ4 24/12 В Ду=6 мм купить в Уфе с доставкой по России
Привод электромагнитный типа ПЭ 36 является полным аналогом электромагнитов КВМ-36 и предназначен для дистанционного управления гидрораспределителями с условным проходом ДУ 6 мм; такими; как ПЕ 6; ВЕ6; 1РЕ6; МРЭ6; а также секционной гидроаппаратурой станочной и мобильной техники.
Повышенное тяговое усилие (по сравнению с электромагнитом ПЭ 35) и расширенный диапазон рабочих напряжений позволяет электромагниту ПЭ 36 надёжно работать на гидроаппаратуре станочной и мобильной техники.
Применение металлического корпуса и нового изолятора с высокой теплопроводностью для катушки в электромагнитах ПЭ 36 позволяет существенно уменьшить нагрев электромагнита в процессе работы. Таким образом; электромагниты ПЭ 36 по сравнению с электромагнитами ПЭ 35 имеют больший запас активной мощности. Изменение параметров и конструкции катушки обеспечивает повышенное тяговое усилие (не менее 52Н при токе эксплуатационно-нагретого состояния) и расширенный диапазон рабочих напряжений (в том числе 380В 50Гц) по сравнению с электромагнитом ПЭ 35.
Нами были измерены тяговые характеристики электромагнита ПЭ 36 при различных токах. Тяговое усилие F; кг в зависимости от положения якоря относительно стопа; мм следующее:
при токе 1 ;0 А F (2;5mm) = 7 кг ;
при токе 0;8 А F (2;5mm) = 5;8 кг;
F (1;3mm) = 10 кг F>(1;3mm) = 6;9 кг ;
F (0;5mm) = 14 кг F(0;5mm) = 12 кг.
Тяговые усилия развиваемые электромагнитом ПЭ 35 значительно ниже.
Нелинейность характеристики больше; особенно при силе тока в диапазоне от 0;4А до 0;8А. Якорь электромагнита изготовляют из магнитно-мягких материалов. У обоих типов электромагнитов он «мокрый»; т.е. полость герметичной гильзы соединена с полостью гидрораспределителя. Герметичность гильзы определяется конструкцией возвратной кнопки электромагнита. Допустимое давление в полости электромагнитов ПЭ 35; ПЭ 36 – 6 МПа.
Полный ход якоря электромагнита ПЭ 35 на 0;5 мм больше (при одинаковых номинальных ходах); поэтому для более точной работы гидроаппарата предпочтительнее использовать электромагнит ПЭ 36.
Оба типа электромагнитов могут быть укомплектованы электроразъёмами типа СЭ 11-19; 2РМГ; АМР.
Электромагнит ПЭ 36 на 9 мм длиннее и на 12 г. тяжелее электромагнита ПЭ 35; если это не является принципиальным; то применение электромагнита ПЭ 36 предпочтительнее ПЭ 35; особенно в режиме работы ПВ 100%.
Основные параметры электромагнита ПЭ-36
ПЭ — обозначение серии электромагнита
36 — Цифры и буквы. Условное обозначение номера разработки: 36 – для гидроаппаратуры с Ду = 6мм;
— — разделительный знак
М — Буква . Условное обозначение исполнения:
С — для станочной гидравлики;
М — для мобильной гидравлики.
Г — Буква . Условное обозначение рода тока:
В — переменный;
Г — постоянный.
22 — Цифры. Условное обозначение номинального напряжения питающей сети:·
21 — 12В; 01 — 24В 50Гц;
22 — 24В; 02 — 36В 50Гц;
23 — 36В; 03 — 110В 50Гц;
24 — 48В; 04 — 127В 50Гц;
25 — 110В; 05 — 220В 50Гц
А — Буква . Условное обозначение типа исполнения выводов катушки:·
С – соединителем электрическим СЭ11-19;
У — соединителем электрическим 2РМГ14;
А— соединителем АМП
G — Буква. Условное обозначение изготовителя соединителя электрического:
G — соединитель изготовления иностранной фирмы ( ISO4400) ;
без буквы — соединитель собственного изготовления.
— — Разделительный знак.
УХЛ4 —Буквы и цифры. Условное обозначение климатического исполнения по ГОСТ 15150:
О4;
УХЛ2;
УХЛ4;
ХЛ1.
