Описание
Гидрозамок П-788 А (541.08) Купить в Уфе с доставкой по России. Гидрозамок П-788-А (541.08.00) применяется в гидроприводах строительно-дорожных машин и машин; используемых в коммунальном хозяйстве.
Предназначен для свободного пропускания рабочей жидкости в прямом направлении; а при подаче давления управления – в обратном.

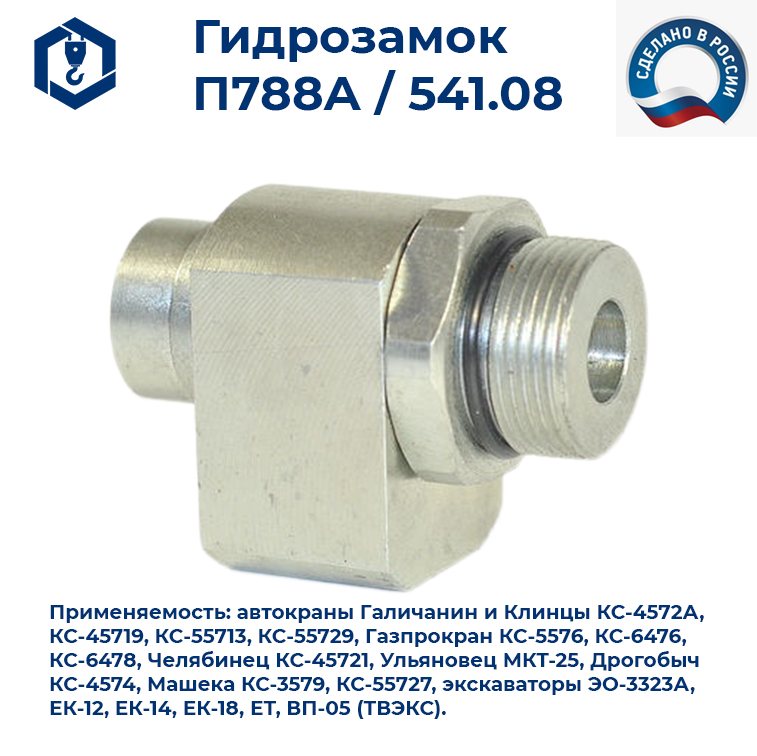

Гидрозамок опоры П788А
Гидрозамок односторонний П788А предназначен для свободного пропускания рабочей жидкости в прямом направлении; а при подаче давления управления — в обратном направлении в гидросистемах строительных; дорожных и коммунальных машин. Изготавливаются по ТУ 4144-014-00239882-2007.
Технические характеристики
| Наименование | Значение |
| Канал управления: | 1 |
| Условный проход; мм: | 8 |
| Давление на входе; номинальное; МПа (кгс/см2): | 25 (250) |
| Давление на входе; максимальное; МПа (кгс/см2): | 32 (320) |
| Давление на входе; минимальное; МПа (кгс/см2): | 0;5 (5) |
| Давление управления; максимальное; МПа (кгс/см 2): | 10 (100) |
| Давление управления; минимальное; МПа (кгс/см 2): | 0;2 (2) |
| Давление открывания; МПа (кгс/см 2): | 0;06±0;015 (0;6±0;15) |
| Отношение площадей поршня управления и клапана: | 3;3 |
| Объем камеры управления; см: | 1 |
| Расход рабочей жидкости; номинальный; л/мин: | 16 |
| Расход рабочей жидкости; максимальный; л/мин: | 25 |
| Внутренняя герметичность в основных гидролиниях: | Утечки не допускаются |
| Внутренняя герметичность в гидролинии управления: | 50 |
| Масса; кг: | 1 |
Габаритный чертеж гидрозамка П788А
Обозначение на принципиальной гидравлической схеме
